Машины для намотки катушек с магнитным полем для изготовления стартерных статиров

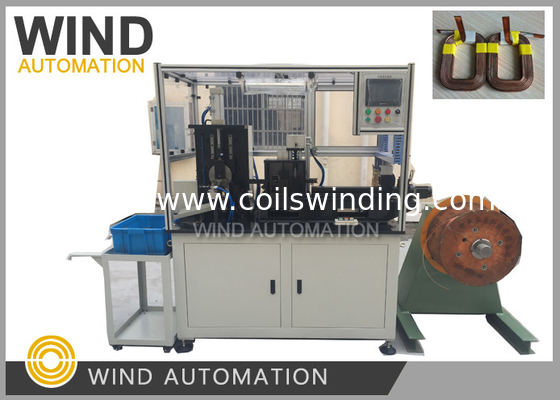

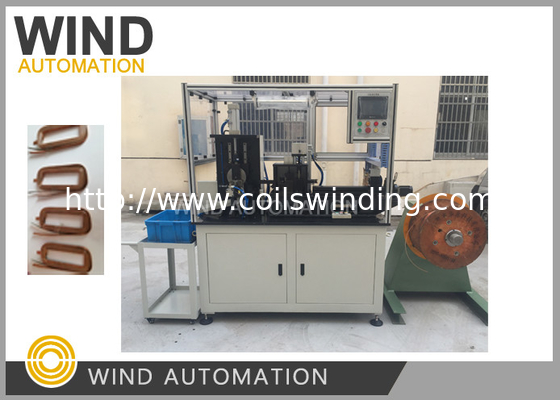

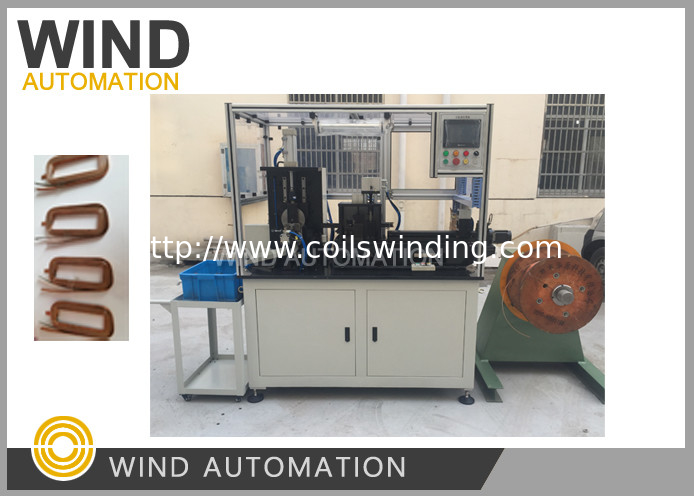

Полностью автоматический FНамотка катушкимашины WIND-ПCW-F3

МПроцесс обработки

Машина может автоматически накручивать полевую катушку с ниже процесса непрерывно,

Автоматическое питание проволокой→ выпрямитель проволоки → стартовый терминал изгиба→ питание проволокой I,→сгибание→ нанесение проволоки II→ нажатие проволоки на инструментарий→ формовка→ нанесение бумаги и обмотка накрутки→ резка проволоки→ резка бумаги→ витиеобразование→ разгрузка,

Производство: около 15-30 штук, около 2000 штук в смену/8 часов

Машиностроение

1Механизм выпрямления проволоки,

Состоит из двух комплектов X,Y направления направления

И цилиндр, цилиндр тянет проволоку, чтобы выпрямить его.

2. Механизм питания провода

Сервомотор Delta приводит модуль питания провода для питания провода,

длина питания проволоки может быть установлена на экране, и ограничение проводного слота может обеспечить

Следы провода верны.

3Начинаю замыкание механизма.

Используйте цилиндр, чтобы привести в движение штурвал, чтобы изгибать стартовый терминал,

Направление изгиба может быть левым или правым

4Механизм изгиба проволоки

состоящий из устройства для прессования проволоки и устройства для изгиба,

направление изгиба может быть левым или правым

• Механизм резки

С специальным резателем, предназначенным для полевой катушки

• Механизм намотки и разгрузки катушек

Механизм обмотки катушки состоит из устройства прессового провода, приводящегося цилиндром,

Оборудование вращения, приводящее сервомотор Delta с редукторной передающей частью,

Инструмент, устройство зажима, устройство выброса.

Механизм подачи проволоки подает изгибший проволоку в фиксированное положение инструмента,

устройство для нажатия проволоки начинает нажимать на проволоку, устройство вращения вращается,

при вращении в установленное положение бумага будет питаться,

и продолжать вращаться в установленное положение, и резать бумагу, вращать, чтобы обмотать катушку.

Устройство крепления инструмента расслабиться, финшед катушки выйти и повторить с самого начала.

7. Устройство для бумажного руководства

Состоит из стойки для бумаги, двигателя для подачи бумаги и устройства для прессы бумаги

8Каркас машины из алюминия с органическим стеклом.

• Сименс или Delta PLC

Сервомотор дельта

Винвейу сенсорный экран

Вес: около 650 кг.

Размер машины: 1500 мм х 900 мм х 1700 мм³

Проводник статора стартераНамотка катушки Работа машины видео

Намотка на винтовке с помощью статера, произведенная на машине,

Сборка стартового статора
