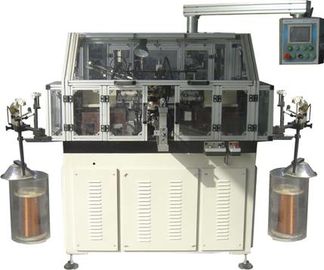

Тип крюка уклоняет машину замотки подола моталки летчика машины замотки Armature автоматическую двойную

Машины для намотки крючком, скользкой арматурой, автоматической двойной виндерной виндерной машиной для намотки кругаПреимущества:

быстрая обмотка около 23s/pc

с японской системой управления PLC и сервосистемой,

Намотка и сварочная машина - самая продаваемая за последние 5 лет!

Основной параметр:

Диаметр проволоки: 0,16 ~ 1,2 мм
Диаметр арматуры: 20~85 мм
Длина стека: 10~70 мм
Диаметр вала: 3 ~ 15 мм
Длина вала: менее 250 мм
Защитный слот: даже слот
Номер поворота: 0~9999
Диаметр коммутатора: 8~40 мм
Скорость обмотки: 0 ~ 2500 оборотов в минуту
Мощность вращающего двигателя: 1,5 КВтх2
Скорость обнаружения угла: 0~3000 оборотов в минуту
Мощность двигателя с обнаружением угла: 0,75KWX1

Давление подачи воздуха: 4~6 кг/см2
Общая мощность машины: 4,0 кВт
Напряжение: трехфазный переменный 380V 50/60 Hz
Масса: 1250 кг
Размеры: 2000 ((длина) X1000 ((ширина) X1800 ((высота) мм

Код ГС: 8479811000

Применение:

Вентиляция арматуры типа крюка для микромоторов, таких как:

Серийный двигатель, домашние приборы, двигатели, электроинструменты, смесители, блендеры, автомобильные двигатели и т.д.

Видео:

https://vimeo.com/123798436

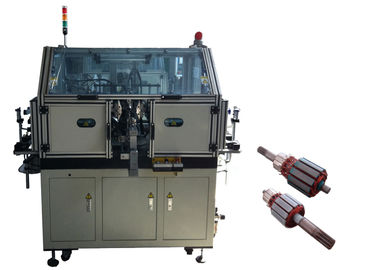

PMDC Rotor Riser Commutator Armature AWG16 To AWG30 Машина для обмотка медных проводов

ВИНД-СТ-ТД2Б

Применение:

Намотка арматуры коммутатора слотного типа, двойной флаер для частичной лошадиной мощи

Арматура двигателей постоянного тока с волновым полем и постоянным магнитом

WIND-ST-TD2B полностью автоматическая роторная обмотка является двойной муфты обмотка специально

предназначенный для производства ротора-коммутатора типа слота, который подходит для высокоскоростной обмотки среднего

и ротор грубого диаметра.

Эта машина широко используется для

Устройство для намотки постоянного тока и серийного двигателя.

ротор слотов на проволоке и ротор с большим диаметром слотов типа коммутатора, который подходит для автоматического

обмотка нечетных и четных прорезов.

Конкурентные преимущества

1Для арматуры с тонким медным проводом

Машина имела хорошую обратную связь обмотки AWG30 ((0,25 мм) медный провод диаметром арматуры

2Для арматуры с толстой проволокой машина WIND-ST-TD2B может обрабатывать арматуру AWG16 (1,35 мм)

3.Нет необходимости работать со специальным назначенным коммутатором слот-машины

4. 98% урожайность выше гарантирована, когда качество слот коммутатора хорошее

5. До сих пор это лучшая машина в Китае для намотки слот типа арматуры

Параметр:

Силовое питание: 220В, 50Гц

Двигатель: Сервомотор Mitsubshi 1000 Вт

Установка сервомотора Mitsubshi 400 Вт

Индексирование сервомотора Mitsubshi 400 Вт

Диаметр провода:0.45 мм ~ 1.25 мм

Одноразовая доза: 70 ~ 250 мм

Вращение: 0~1500 вращений в минуту

Повороты No0-999

Давление воздуха: 0,5-0,7 МПа

Пневматический: воздушный удар

Инструкция по применению:

Вручную прикрепить арматуру и нажать кнопку "Пуск", машина будет делать зажимание, крючком, обмотки, индексации

автоматически и неоднократно, пока одна арматура не будет полностью завернута.

Машина для намотки WIND-ST-TD2B выполняет намотку арматуры с коммутатором типа "ризер".

Он имеет двойной флаер для создания обмотки и с автоматической резки проволоки, зажимания структуры, помогая проволоке

Вставляющий способ повышения скорости обмотки.

Вопросы и ответы:

Спросите:

Я хотел бы понять, как ваш дизайн намотки может

преодолеть проблему традиционной намотки, которая была разработана для двухпольного двигателя.

Намотка катушки в 4 полюсной ламинации имеет меньший угол, чем 2 полюсной ламинации через ламинацию

Поэтому 4 полюс обмотки используют меньший угол провода направляющей головы, чтобы направить магнит провода к

Таким образом, проволока будет сидеть на стороне слота вместо сидения на

Для 2-полюсной ламинации, направляющая голова шире, и проволока может быть направлена к скользить

в дно отверстия.

Если вы используете винтовку типа флайер на 4-полюсной или 8-полюсной арматуры, есть ли у вас какой-либо метод для руководства

Сначала провод в нижнюю часть отверстия, затем поднимитесь к отверстию - чисто и аккуратно.

Ответ:

Нажмите на картинку ниже, чтобы посмотреть видео.
