Машина для порошковой покраски обмоток статора для высокоскоростных электродвигателей электроинструмента
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта

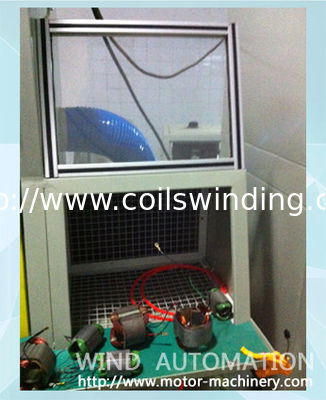

Машина для порошковой покраски обмоток статора для высокоскоростных двигателей, таких как Power tool WIND-SPC Фотография в процессе производства:
Цель порошковой покраски обмоток:
Для электроинструмента, обычно работающего на высокой скорости, во время длительной работы пыль может попадать на поверхность обмотки,
При отсутствии изоляции электроинструмента поверхность будет покрыта пылью, содержащей медь, металл, что приведет к короткому замыканию, порошковая покраска обмоток позволяет избежать короткого замыкания, широко используется для известных клиентов, таких как Black&Decker
Особенности:
1. Для порошковой покраски статора двухполюсного коллекторного двигателя
2. Машина имеет функцию подсчета.
3. Рабочее время может быть определено заказчиком.
4. Производительность машины 120~180 шт/ч
Состав машины:
(1) Машина для порошковой покраски обмоток: 1 комплект, включая:
1.1 Основной блок машины 1 комплект
(1) Машина для порошковой покраски обмоток: 1 комплект, включая:
1.1 Основной блок машины 1 комплект
Габаритные размеры: Д1253×Ш1300 (включая камеру очистки от порошка 500 мм) xВ2100 мм
Корпус камеры изготовлен из холоднокатаной стали A3 толщиной 1,2 мм.
1.2 Электрическое нагревательное устройство постоянного тока: 1 комплект
Мощность нагрева (0~10 кВт, способ работы с зазором) регулируется, можно установить время нагрева.
1.3 Пневматическое устройство подъема и опускания 1 комплект
1.4 Устройство для нанесения покрытия с псевдоожиженным слоем: 1 комплект
Все изготовлено из ПВХ-пластин, со съемной воздушной камерой и микропористым листом.
1.5 .Устройство вибрации порошка 1 комплект
1.6. Первый этап импульсной рециркуляции в задней части 1 комплект, с 2 фильтрующими элементами и функцией автоматической обратной промывки импульсами, он может очищать порошок в фильтрующем элементе автоматически, не выключая машину, с 1 комплектом порошкового пистолета.
1.7 На дверце камеры нанесения покрытия установлено устройство фотоэлектрической защиты (растр), это обеспечивает безопасность пользователя при работе.
1.8 Машина имеет функцию подсчета.
(1) Машина вторичной рециркуляции порошка (габаритные размеры Д830×Ш830×В1700 мм): 1 комплект
(2) Используйте машину рециркуляции с импульсной обратной промывкой фильтрующего элемента типа 25, мощность двигателя 2,2 кВт.
1.4 Устройство для нанесения покрытия с псевдоожиженным слоем: 1 комплект
Все изготовлено из ПВХ-пластин, со съемной воздушной камерой и микропористым листом.
1.5 .Устройство вибрации порошка 1 комплект
1.6. Первый этап импульсной рециркуляции в задней части 1 комплект, с 2 фильтрующими элементами и функцией автоматической обратной промывки импульсами, он может очищать порошок в фильтрующем элементе автоматически, не выключая машину, с 1 комплектом порошкового пистолета.
1.7 На дверце камеры нанесения покрытия установлено устройство фотоэлектрической защиты (растр), это обеспечивает безопасность пользователя при работе.
1.8 Машина имеет функцию подсчета.
(1) Машина вторичной рециркуляции порошка (габаритные размеры Д830×Ш830×В1700 мм): 1 комплект
(2) Используйте машину рециркуляции с импульсной обратной промывкой фильтрующего элемента типа 25, мощность двигателя 2,2 кВт.
Принцип проектирования и производства
|
Нет |
Название |
Параметр проектирования |
Примечание |
|
1 |
Название заготовки |
Обмотка статора двигателя |
|
|
2 |
Материал заготовки |
Эмалированный провод |
|
|
3 |
Размер заготовки |
Диаметр ламинации статора<Φ95 мм |
|
|
4 |
Вес заготовки |
<3 кг Макс/шт |
|
|
5 |
Производительность |
120~180 шт/ч |
Эта производительность означает производительность машины; |
|
6 |
Рабочее время |
Определяется заказчиком |
Рабочий процесс:
(1) Загрузите обмотку (1 шт.) в приспособление для подвешивания и вставьте каждый вывод провода (нагретый) в соединительный паз, уплотните цилиндр пошаговой подачи.
(2) Включите переключатель (подъем и опускание, нагрев, нанесение покрытия и т. д. управляются реле времени для автоматической работы)
(3) После завершения нанесения покрытия (порошок прилипает к обмотке статора и посредством плавления и выравнивания предварительно, немного порошка остается внутри и снаружи ламинации статора, но не плавится, его можно полностью очистить предварительным обдувом воздухом и последующей очисткой). Снимите его и передайте другому человеку, очистите внутреннюю и внешнюю стороны статора с помощью воздушного пистолета на входе для очистки от порошка, затем поместите его на полку (подготовленную заказчиком) для естественного охлаждения → поместите в печь вместе для выпечки (подготовлено заказчиком, требование к выпечке порошка в печи заключается в том, чтобы температура печи поднялась до необходимой температуры для отверждения порошка (это зависит от термостойкости эмалированного провода и требования к отверждению порошка), поддерживайте теплоизоляцию более 40 минут).
Требования к электроэнергии:
(1) Электричество: 380 В±10%, 50 Гц. Способ электропитания: трехфазная четырехпроводная система.
(2) Сжатый воздух: 0,6 МПа, содержащий масло:≤0,1 ppm, содержащий воду: ≤ 1,3 г/м3
Эта машина для порошковой покраски обмоток используется для порошковой покраски изоляции обмоток статора.
Машина имеет функцию подсчета. Рабочее время может быть определено заказчиком.
Производительность машины 120~180 шт/ч
Видео:
Контакт: EmilyGao
Электронная почта: emily@motor-machinery.com
Skype: motor.machinery
Мобильный телефон: +86-18019121458
Веб-сайт: http://www.motor-machinery.com; http://www.coilswinding.com
Машина для порошковой покраски обмоток статора электроинструмента для изоляции двигателя WIND-SCPC Shanghai Wind Automation Equipment Co.,Ltd от EmilyGao из coils winding supply на Vimeo.
