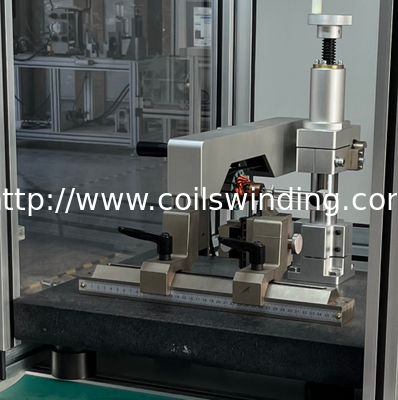

Устройство для проверки округлости коммутатора WIND-RM-10 для двигателя с щеткой
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Хороший испытывать округлости коммутанта: | Получить максимальную жизнь из ваших щеток мотора и поддержать хорошее коммутирование DC, | Почищенный щеткой armature мотора DC: | Округлость коммутанта связанная с образовывать дугу и искриться |
|---|---|---|---|
| Тестер две основные настройки: | Внешний диаметр пакета якорей, коллекторные стержни |
Устройство для проверки круглости коммутатора
1. Высокоточный датчик LVDT используется для измерения круглости, сочетая аналоговые и
метод цифровой фильтрации для реализации высокой стабильности и быстрого доступа к сигналу датчика, чтобы обеспечить
высокая точность сигнала датчика
2. Шаговый двигатель используется в качестве движущего источника измерения в сочетании с двигателем высокого подразделения.
и высокоскоростной импульс, обеспечивающий плавную непрерывную работу двигателя и точки измерения.
равноотстоящее распределение
3. Алгоритм распознавания данных слота коммутатора уникален, чтобы гарантировать, что результаты измерения
данные не включают в себя промежутки и данные о краях промежутков, чтобы гарантировать подлинность
результаты измерений.
4. При измерении на коллекторной шине также завершите обнаружение округлости поверхности.
центральная ось одновременно, чтобы найти более точную качественную арматуру
Цель проверки круглости коммутатора
Если коллектор некруглой формы, это увеличивает вероятность повышенного износа щеток якоря щеточного двигателя постоянного тока, а также увеличения искрения и искрения в коллекторе, что приводит к разрушению поверхности коллектора. Хорошая округлость коллектора очень важна для работы якоря.
| Тестовый предмет | Описание теста | Результат теста |
| фильм «Внутри бара» | -10 мкм ~ 10 мкм | <0,2 мкм |
| Между ломтиками | -10 мкм ~ 10 мкм | <0,2 мкм |
| Краевой бит | -20ум ~ 20ум | <0,2 мкм |
| Сицил бит | -20 мкм ~ 20 мкм | <0,2 мкм |
Качество обработки поверхности коллектора является одним из важных факторов, влияющих на работу якоря. Своевременная проверка качества обработки коллектора может стать эффективным средством контроля
качество токарной обработки
Тестер круглости ротора WIND-RM-10 может быстро и точно определять округлость коллектора якоря, это быстрый и прямой способ узнать состояние производства якоря, может контролировать
время качества продукции, контролировать производственный процесс и обеспечивать качество изготовления арматуры.

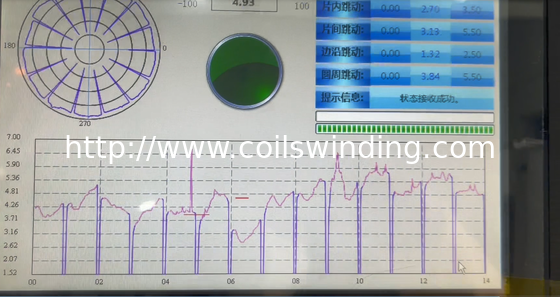

cmtt в пределах (um) Тестовый коммутатор в пределах одной полоски (片内跳动)
cmtt Edge(um) Проверка края коммутатора (边沿跳动)
cmtt Among(um) Тест коммутатора среди, коммутатор между барами (片间跳动)
cmtt круг (um) Круг коммутатора, проверка одного круга коммутатора (圆周跳动)
диаметр cmtt (мм) Установленный диаметр коммутатора
