Порошок статора покрывая покрытие WIND-HDP жидкой кровати горячего погружения

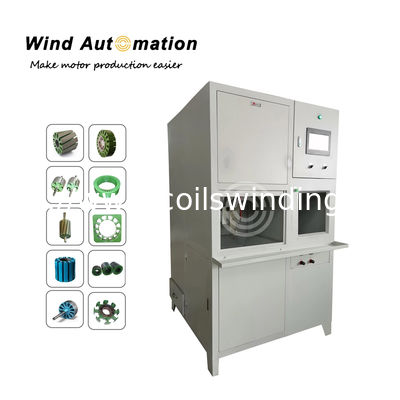

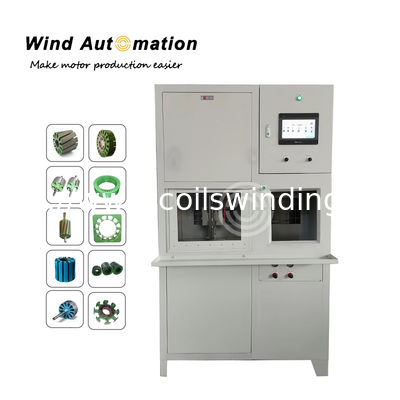

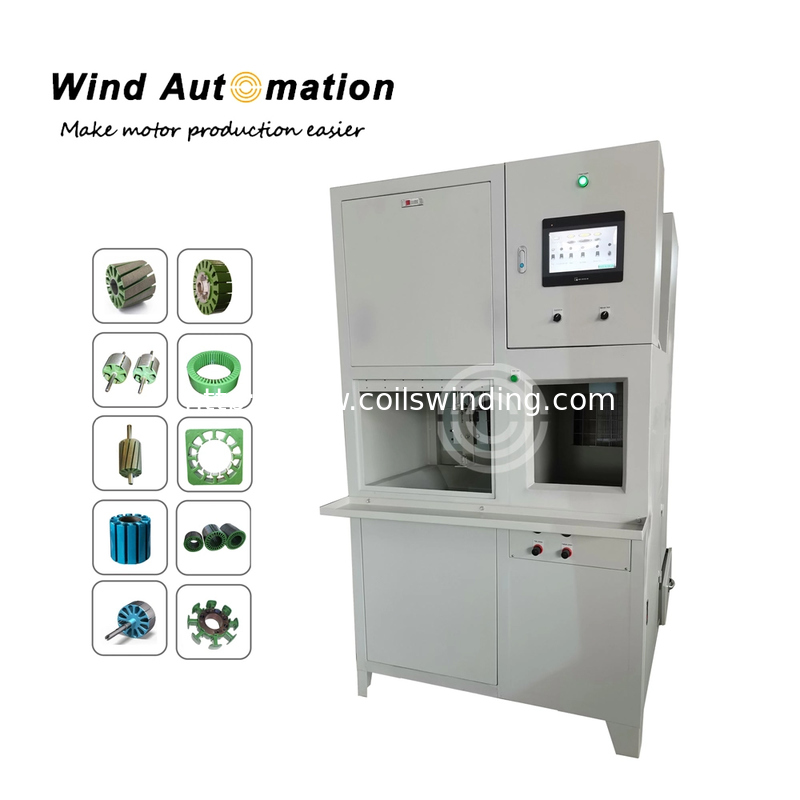

Машина для порошковой покраски статоров Покрытый статор, видео порошковой покраски:  https://vimeo.com/152586550

I. Справочник по проектированию и производству

II. Рабочий процесс

1. Закрепите статор (заготовку) в приспособлении, затем поместите его внутрь индуктора,

2. Включите машину, затем индукционный нагреватель автоматически начнет

 работать, время нагрева можно установить, когда установленное время достигнуто, нагреватель

автоматически остановится, Обычно время нагрева составляет 10 с

3. Извлеките приспособление, затем окуните обе стороны в станцию порошковой окраски,

статор горячий, а приспособление имеет нормальную температуру и не обожжет вас,

4. Окуните приспособление в станцию порошковой окраски с обеих сторон, время окунания зависит от

 толщины пакета статора и характеристик порошка,

Например, обычно одна сторона 3 с, затем другая сторона 2 с

5. После окунания разберите приспособление, очистите приспособление с помощью воздушного пистолета,

 чтобы удалить остатки порошка при необходимости

6. Соберите и поместите статоры в печь (у машины нет печи),

  температура печи должна достигать 180～200℃ (в зависимости от характеристик

 порошка), поддерживайте эту температуру более 30 минут

1. Машина состоит из нагревателя, порошковой окраски, очистителя порошка и

системы рециркуляции порошка с приятным внешним видом и разумной конфигурацией,

рама машины изготовлена из стального листа A3 толщиной 1,2 мм,

2. Высокочастотный индукционный нагреватель имеет преимущество быстрого нагрева,

низкое энергопотребление, безопасность и надежность

3. Обдув воздухом обеспечивает хорошую очистку приспособлений

4. Охлаждение высокочастотного индукционного нагревателя представляет собой резервуар с охлаждающей водой фризерного типа,

он хорошо охлаждает

IV Конфигурация машины

Размер машины  Д2100×Ш1720×В2100 мм

1. Высокочастотный индукционный нагреватель 40 кВт 1 шт.

С индуктором Φ120 мм 1 шт.

2. Охлаждающий бак 1 шт.

Размером Д1000×Ш1000×В1000 мм

3. Водяной насос охлаждения 0,37 кВт

4. Камера порошковой окраски  1 КОМПЛЕКТ

5. Система рециркуляции порошка (на задней стороне камеры порошковой окраски) 1 шт.

V Состав питания

Питание : 12 кВт  380 В±10%,50 Гц

Сжатый воздух : 0,3 м³/мин 0,6 МПа
