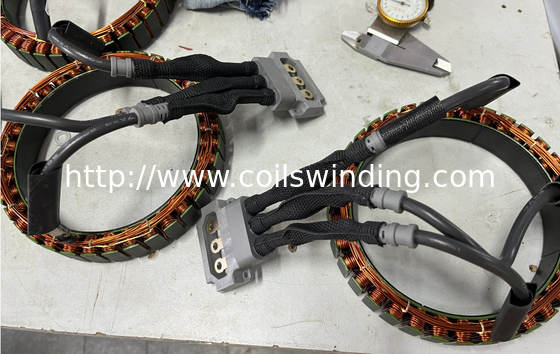

Моталка статора мотора соединения открытым треугольником BLDC звезды обматывая Muti свертывает спиралью тракцию
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
Протяженность протяженности 12 зубов 24 зубов 36 зубов BLDC и PMAC StatorsWIND-HMW-205D
Применение станторной обмотки:
Статорный флайер обмотки машины обмотки оутруннер BLDC двигатели статоры, такие как
BLDC и PMAC, Статор модели, Статор вентилятора, Статор потолочного вентилятора,
Игрушечный мотор, скейтбордный колесный мотор, статор, большой внешний статор,
Статор для беспилотных летательных аппаратов, самолетов, самолетов и вертолетов
Моторы самолетов модели RC
Вопрос и ответ Флайер Виндера:
1- Сколько пространства нужно летящему между зубами и между двумя соседними,
полностью раненные зубы?
На обмотке флаера требуется 2,8 мм между зубами для 27 нитей проводов, размера 0,28 мм,
Так что 4 мм ширины слота достаточно
2.We нужны сведения о минимальных и максимальных размерах статиров,
как необходимо менять/изготавливать инструменты для каждого типа статора
Поскольку у вас могут быть статиры типа, одностанционный виндер WIND-HMW-205S будет подходящим,
Минимальные и максимальные размеры для статоров диапазона OD12 мм (0,48 фута), 12 слотов,
и 160 мм ((6,30")),
3.Цель для нас заключается в том, чтобы наклонить статоры, которые, скорее всего, между (диаметр) 80 мм и 350 мм,
высота стека 15...100 мм
WIND-HMW-205S предназначен для изготовления небольших статоров с OD ниже 160 мм,
Он не подходит для намотки больших статоров,
Как машина не может работать как грузовик,
Другой тип машины WIND-HMW-1M предназначен для намотки колес мотора электровелосипеда,
этот виндер предназначен для большого колесного двигателя электрических велосипедов,
Летающие модели Статорные намотные машины
| Тип намотки |
CNC Flyer обмотка быстрее, чем обмотка иглы
|
| Умная машина легко менять инструменты |
Машина, которая выполняет схемы намотки по заказу, с помощью которой вы можете протестировать различные значения kv в ваших прототипах и низких объемах производства. Навернительная машина, такая как WIND-HMW-205D, может сэкономить много времени на заказе индивидуальной схемы навязки у производителя. |
| Размер статора двигателя Outrunner |
От 2 слотов до 24 слотов, другие слоты выполнены на заказ, самый маленький наружный диаметр статора обмотка машины может ветра 12 мм (0,48 '), 12 слотов, показанных ниже раны статора фото
|
| Однопроводные или многопроводные |
Статоры с одним проводом или параллельными проводами
|
| Мути-проволоки |
30 штук проводов с 15 штук натяжкой
|
Бруссомотор Outrunner статор флаер обмотка параметр:
Диаметр провода: 0,10 ~ 0,60 мм (AWG18 ~ AWG23)
Опция действия: Автоматическая
Автоматическая обмотка, автоматическая индексация, автоматическая установка обмоток, автоматическое зажимание и резка
Статорный слот No. : от 2 до 24 слотов (другие слоты на заказ)
Перемещение провода: 60 мм
Силовое питание: AC220V 50/60Hz
Вес: около 350 кг.
Размер: 1260 ((L) x650 ((W) x1150 ((H) мм
Контроллер: CNC300
Цель этих обмоток - создать магнитное поле, когда через них проходит ток.
Существует несколько различных типов намотных машин, от простых ручных подающих машин до сложных
Некоторые из наиболее распространенных применений для намотки машин являются катушки
многочисленные отрасли промышленности используют эти устройства,
Включая электронику,статор,ротор и арматуру моторного производства и проволочной промышленности.
Для изготовления и ввода в эксплуатацию машин необходимы следующие образцы и чертежи:
1Статорный стек 5 шт. без обмотки
2Статор раны 1 шт.
3Медной проволоки 1 рулон достаточно для обмотка 10 статоров
4. Начертание ламинирования статора и начертание обмотки
Пожалуйста, нажмите на ссылку ниже, чтобы просмотреть видео проводки проводов статор виндер
