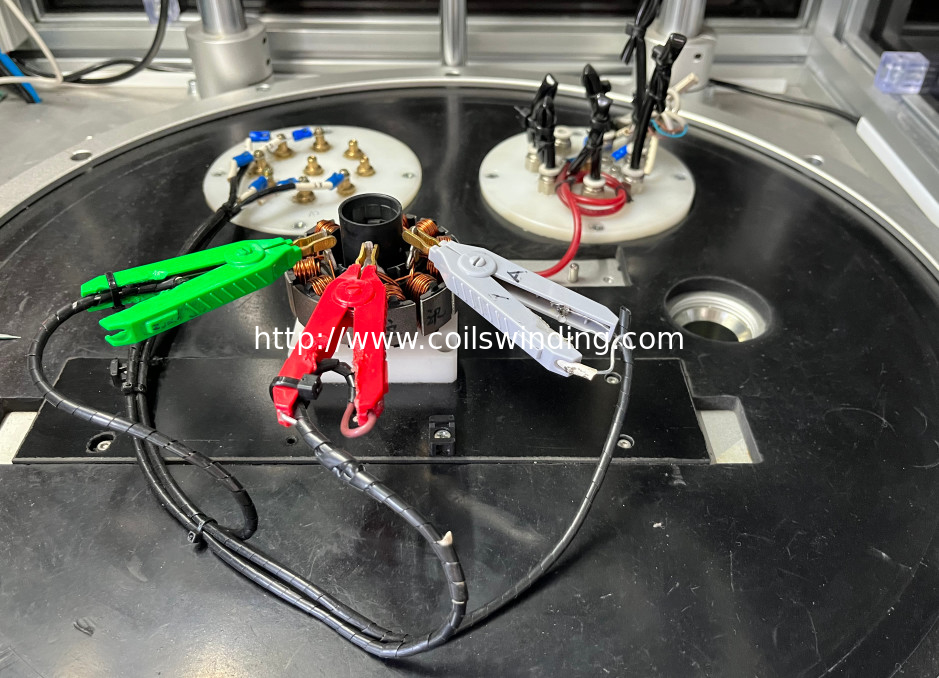

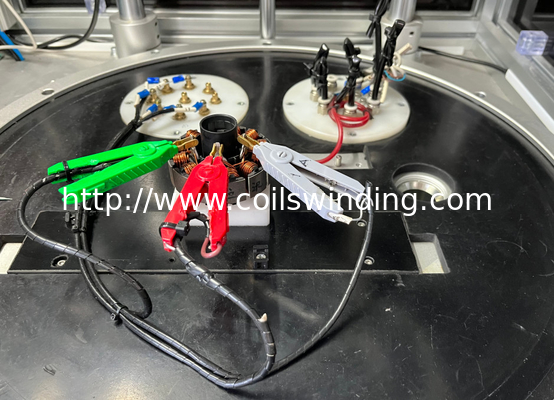

Устройство для испытания статора постоянного тока

Предмет испытания и точность:

1. Испытание сопротивления на холодном состоянии

Метод испытания: Четыре точки, с функцией автоматической коррекции температуры окружающей среды, стандартная температура может быть установлена, подключение провода в соответствии с требованиями покупателя.

Диапазон испытаний: 1Ω-200Ω

Толерантность испытания: ± 1%

2. Диэлектрическая прочность

Передача высокого напряжения между ядром и обмоткой

Условие испытания: регулируемое напряжение от 0 до 3000 В.

Толерантность напряжения: ± 3%

Диапазон текущей утечки: 0,1-10mA

Толерантность тока: ± 1%

Время: 1 секунда 60 секунд (настройка программного обеспечения)

3Противодействие изоляции

Условия испытания: 500 В постоянного тока

Диапазон: 0MΩ ≈ 2000MΩ

Толерантность: 10MΩ200MΩ ±3%, выше 200 MΩ толерантность незначительна

4Поверните на Поверните изоляцию.

Условие испытания: принятие квалифицированного статира в качестве стандартного образца, сохранение его кривой испытания и данных в компьютере.расчет площади и относительного значения ошибки частоты , а затем вычислить верхнее предельное значение относительного значения ошибки.

Пиковое значение импульсной напряженности: 500V-3000V

Толерантность пикового значения импульса: ± 5%

Установка значения критерия: заключить, согласно проценту △S и △f, диапазон установки составляет 1%-99%

5Проверка полярности

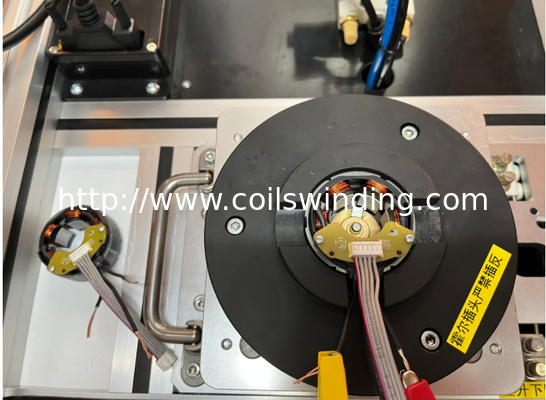

Условие испытания: электрифицировать двигатель статора постоянным током, судить направление полярности статора по элементу Холла.

Настройка значения критерия: предупреждение, когда направление полярности отличается от настройки.

Код HS:9030390000

WIND-DTS-300 статорные испытания различных светильников
